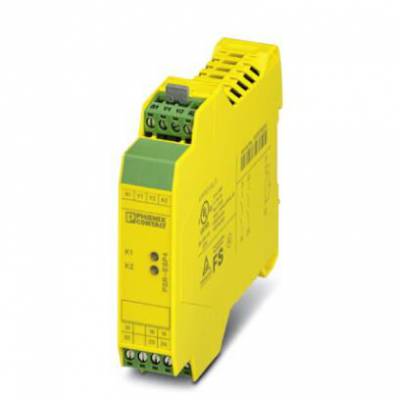

上海泉心电气设备有限公司长期供应菲尼克斯继电器 - PSR-SCP- 24DC/ESP4/2X1/1X2 - 2981020，质量。适用于SIL 3高需求和低需求应用的继电器，也根据EN 50156、德国劳氏船社和EN *** 13849进行了认证，用于急停和门监控，单通道，2个启动电流通路，1个报警触点，插拔式螺钉接线端子，宽度：22.5 mm

• 符合4，PL e符合*** 13849-1，SILCL 3符合IEC 62061，SIL 3 符合IEC 61508

• 单通道控制

• 隔离

• 带降低的输入电路，因此适用于与失效保险控制器（PSR-ESP4）耦合

尺寸

宽度 22.5 mm

高度 99 mm

深度 114.5 mm

环境条件

环境温度（运行） -20 °C ... 55 °C

环境温度（存放/运输） -40 °C ... 70 °C

允许的相对湿度（操作） 75 % (平均，85%间歇，无冷凝)

允许湿度（存放/运输） 75 % (平均，85%间歇，无冷凝)

高度 ≤ 2000 m (海平面以上)

输入数据

额定控制电路电源电压US 24 V DC -15 % / +10 %

额定控制电源电流IS 典型值 50 mA DC

US时的功耗 1.2 W

冲击电流 1 A (Δt<10 ms，Us时)

典型响应时间 60 ms (自动/手动启动)

典型释放时间 20 ms

恢复时间 大约 1 s

工作电压显示 绿色LED

状态显示 LED 绿色

保护电路 浪涌保护 抑制二极管，33 V（A1 - A2，Y2 - A2）

极性保护

延迟时间 3 ms (测试脉冲持续时间)

输出数据

触点类型 2路常开触点输出

1路辅助常闭触点输出 （符合EN 50205，型号B）

触点材料 AgSnO2，镀金

切换电压 250 V AC/DC (注意负载曲线)

小切换电压 10 V

限制连续电流 6 A (常开触点/常闭触点，高要求)

4 A (常开触点，适用于低需求应用场合)

启动电流 6 A

小冲击电流 10 mA

总电流值的平方 72 A2 (注意降低值)

额定功率值（电阻负载） 144 W (24VDC，t=0ms)

200 W (48VDC，t=0ms)

77 W (110VDC，t=0ms)

70 W (220VDC，t=0ms)

1500 VA (250 V AC, τ = 0 ms)

额定功率值（电感负载） 42 W (24V DC，τ=40ms)

40 W (48V DC，τ=40ms)

35 W (110V DC，τ=40ms)

33 W (220V DC，τ=40ms)

低通断容量 0.2 W

机械寿命 约 107 开关次数

通断容量（360/h周期） 5 A (24 V (DC13))

5 A (230 V (AC 15))

输出熔断器 6 A gL/gG NEOZED (高要求)

4 A gL/gG NEOZED (低要求)

常规

继电器型号 电机一体化继电器带符合EN 50205的强制导向触点

额定操作模式 100 %符合条件

净重 168.97 g

安装位置 位于水平和垂直DIN导轨上

安装类型 DIN导轨安装

保护等 IP20

IP54

插入位置低保护等 IP54

外壳材料 PBT

外壳颜色 黄色

接线数据

连接方式 螺钉连接

可插拔 是

刚性导线小横截面 0.2 mm?

刚性导线横截面 2.5 mm?

柔性导线小横截面 0.2 mm?

柔性导线横截面 2.5 mm?

小导线横截面AWG 24

导线横截面AWG 12

剥线长度 7 mm

螺纹 M3

特性参数

停止类别 0

名称 IEC 61508 - 低要求

完整性水平（SIL） 3

名称 EN *** 13849

性能等（PL） e

目录 4

名称 EN 62061

完整性等声明限制 (SIL CL) 3

标准和规范

名称 供电回路间的电气间隙和爬电距离

标准/规程 DIN EN 50178/VDE 0160

额定绝缘电压 250 V

额定过电压／绝缘 6kV/增强型隔离

所有电流通路与外壳之间为4 kV基本型隔离

污染等 2

过电压等 III

电击 15g

振动（操作） 10 Hz ... 150 Hz, 2g

符合性 符合 CE 标准
